波形梁護欄標記

　　(1)車流方向護欄上游迎面的端頭設皿，護欄下游的端面一般不設。

　　(2)圓頭式端頭標記設置:以端頭有效枯貼面積為墓礎，選擇長(正》方形長度和寬度，采用二級反光材料，枯貼于端頭迎面.如圖3-16a)所示。

　　(3》連排弧形式(即雙柱雙面式)端頭標記設置:設置在車流方向立面貼近行車道的一(半〕面，統一取長方形圖案。“寬”取端頭護板的高度，材長”取端頭護板長度的一半，自端頭護板的中心分界線開始枯貼，如圖3一16b〕所示。

　　(4)單柱雙面波形梁護欄端頭.其端頭全部施劃立面標記，如圖3一16c所示。

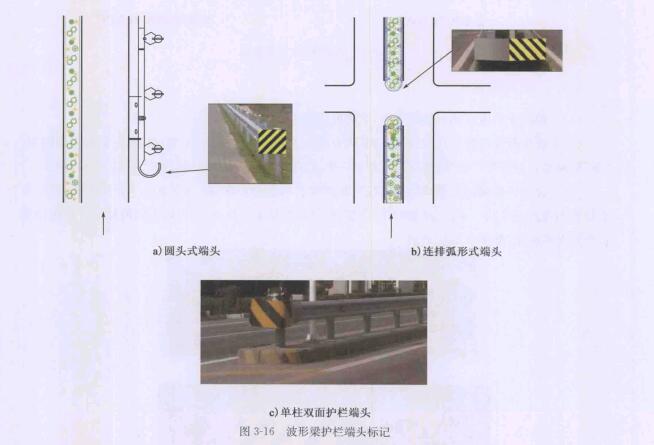

圖3-16波形梁護欄端頭標記

　　水泥混凝土護欄標記

　　(1)中分帶物理滿離以及墻式護欄端頭設里立面標記。

　　(2)中分帶新澤西護欄:以車流方向的立面十貼近車行道的側面+護欄上部的平面為墓礎，同時兼顧另一側面的標記與護欄上部平面的線條對應關系進行設置，如圖3一17a)所示.

　　(3)橋梁(涵洞)墻式護欄的端頭:以車沈方向的立面+貼近硬路肩的側面+護欄上部的平面為基礎，“長”取墻式護欄的高度甲“寬”取護欄迎面最大寬度，“高”取1一2m.如圖3-176)所示。

　　(4)橋梁墻式護欄與路墓波形護欄過渡段:墻式護欄突出波形護欄的端面部分.參照墻式護欄的端頭設置標記，波形護欄突出墻式護欄的端面部分，參照波形護欄的圓頭式端頭設置標記。
